https://youtu.be/l-VX6ksxOfI?si=kZAW8QYErXRPIJom[오토캐드 중급] 평의자 상세도-Ⅱ (실전 도면 완성)안녕하세요! 여러분의 실력 향상을 돕는 CAD 전문가, CAD 고인물입니다.이번 시간에는 이전에 그렸던 '평의자 상세도'의 두 번째 버전입니다. 실제 실무 도면에 더 가까운 형태로, 평면도, 정면도, 측면도를 모두 완성하고 각 부재의 정보를 정확하게 표현하는 종합 실습을 진행하겠습니다.1. 작업의 핵심, 철저한 도면층(Layer) 및 스타일 설정복잡한 상세도일수록, 작업 시작 전 도면층과 스타일을 체계적으로 설정하는 것이 작업 효율을 결정합니다.도면층(Layer) 설정: `LA` 명령어로 각재, 강관, 스틸판, 나사, 치수, 해치 등 모든 부재를 각각의 레이어로 만들..

[오토캐드 중급] 실전 도면 작성 (평행봉 상세도)안녕하세요! 여러분의 실력 향상을 돕는 CAD 전문가, CAD 고인물입니다.이번 시간에는 그동안 배운 도면층(Layer) 관련 고급 명령어들을 총동원하여, '평행봉 상세도'를 그려보겠습니다. `[00:00:20]` 이 도면은 특히 `LAYISO`와 같은 레이어 제어 명령어의 위력을 체감할 수 있는 아주 좋은 실전 예제입니다.1. 작업의 핵심, 철저한 도면층(Layer) 설정복잡한 상세도일수록, 작업 시작 전 도면층을 체계적으로 설정하는 것이 무엇보다 중요합니다.레이어 생성: `LA` 명령어로 '구조체', '지반선', '해치', '치수' 등 각 부재별로 레이어를 만들고, 구분이 쉽도록 다른 색상과 선 종류를 지정합니다. `[00:00:40]`2. 구조체 및..

[오토캐드 중급] 도면층(Layer) 고급 명령어, 실무 효율 200% 올리기안녕하세요! 여러분의 실력 향상을 돕는 CAD 전문가, CAD 고인물입니다.실무에서 복잡한 도면을 다루다 보면, 수많은 도면층(레이어)을 효율적으로 제어하는 능력이 작업 속도를 결정합니다. `[00:00:06]` 이번 시간에는 `LAYISO`, `LAYOFF` 등 실무 '고인물'들이 가장 애용하는 도면층 관련 고급 명령어들을 완벽하게 알려드립니다.1. 실무 필수! 4대 핵심 레이어 제어 명령어다른 건 몰라도, 이 네 가지 명령어만큼은 반드시 단축키를 지정해서 사용하시는 걸 추천합니다. `[00:47:58]` LAYISO (도면층 분리): 선택한 객체의 레이어만 남기고 나머지는 모두 꺼주는, 가장 강력하고 유용한 기능입니다...

[오토캐드 중급] 평의자 상세도에 치수와 문자 넣기 (실전)안녕하세요! 여러분의 실력 향상을 돕는 CAD 전문가, CAD 고인물입니다.지난 시간에 그린 평의자 상세도, 이제 그 그림에 정보를 불어넣을 시간입니다. 이번 시간에는 **치수(Dimension)**, **지시선(Leader)**, 그리고 **도면 제목**을 추가하여, 누가 봐도 완벽한 정보가 담긴 실무 도면으로 완성해 보겠습니다.1. 작업 전 필수 세팅 (도면층, 문자/치수 스타일)본격적인 작업에 앞서, 도면의 규칙에 맞게 세팅부터 완료해야 합니다. 이것이 실무 도면의 기본입니다. 도면층(Layer) 생성: `LA` 명령어로 '치수' 레이어를 새로 만들고, 색상은 하늘색으로 지정합니다. `[00:01:20]` 문자 스타일(Style)..

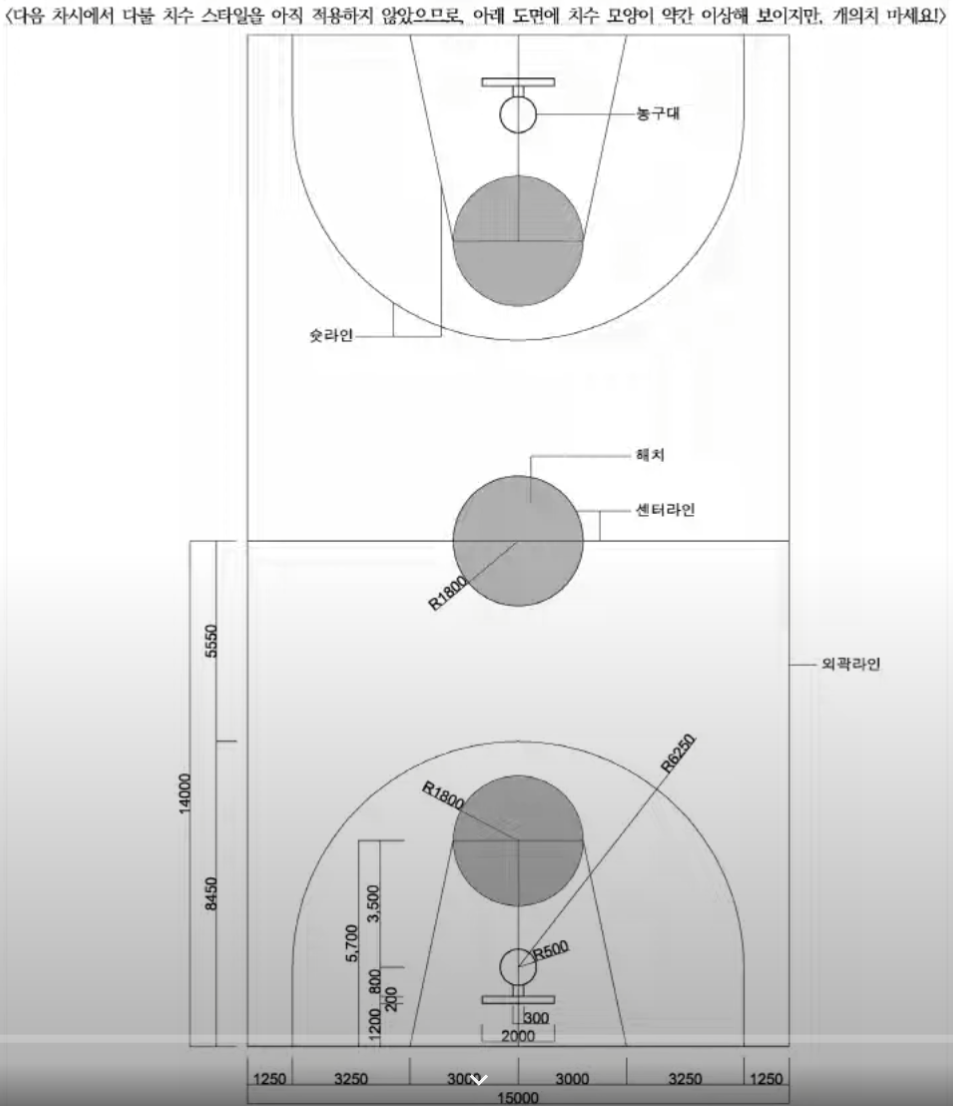

[오토캐드 중급] 농구장 도면에 치수와 문자 넣기 (실전)안녕하세요! 여러분의 실력 향상을 돕는 CAD 전문가, CAD 고인물입니다.지난 시간에 그린 농구장 평면도, 아직 미완성이죠. 그림만 있는 도면은 정보가 부족합니다. `[00:00:16]` 이번 시간에는 여기에 **치수(Dimension)**, **지시선(Leader)**, **지시 문자(Text)**를 추가하여, 누가 봐도 완벽한 정보가 담긴 실무 도면으로 완성해 보겠습니다.1. 작업 전 필수 세팅 (도면층, 문자/치수 스타일)본격적인 작업에 앞서, 도면의 규칙에 맞게 세팅부터 완료해야 합니다. 이것이 실무 도면의 기본입니다. 도면층(Layer) 생성: `LA` 명령어로 '치수' 레이어를 새로 만들고, 색상은 초록색으로 지정합니다. `[00..

[오토캐드 중급] 표 완성하기 (문자 편집과 도면층 응용)안녕하세요! 여러분의 실력 향상을 돕는 CAD 전문가, CAD 고인물입니다.이번 시간에는 주어진 표 양식에 맞춰 문자를 입력하고, 도면층과 문자 스타일을 활용하여 깔끔하게 정리하는 실습을 진행하겠습니다. `[00:00:06]` 단순해 보이지만, 작업 효율과 도면의 완성도를 높이는 중요한 훈련입니다.1. 작업 전 필수 세팅 3가지본격적인 작업에 앞서, 도면의 규칙에 맞게 세 가지를 먼저 설정해야 합니다. 도면층(Layer) 생성: `LA` 명령어로 자신의 이름으로 된 새 도면층을 만들고, 색상은 흰색으로 지정합니다. 모든 문자는 이 레이어에 작성할 겁니다. `[00:05:35]` 문자 스타일(Style) 생성: `ST` 명령어로 역시 자신..

[오토캐드 중급] 평의자 상세도 그리기 (투상도와 레이어의 모든 것)안녕하세요! 여러분의 실력 향상을 돕는 CAD 전문가, CAD 고인물입니다.이번 시간에는 실무 도면의 핵심, **평면도, 정면도, 측면도**의 관계를 이해하고, **도면층(Layer)**을 체계적으로 활용하여 '평의자 상세도'를 그려보겠습니다. `[00:31:12]`1. 작업의 핵심, 철저한 도면층(Layer) 관리이 도면은 다양한 규격의 목재와 부속품으로 이루어져 있어, 레이어 관리가 매우 중요합니다. `[00:01:27]`레이어 설정: 각재 규격별, 나사못, 지반 등 모든 부재를 각각의 레이어로 만들고, 구분이 쉽도록 다른 색상을 지정합니다. `[00:07:01]`숨은선(점선) 표현: 보이지 않는 나사못 등은 `LINETYPE`으로 ..

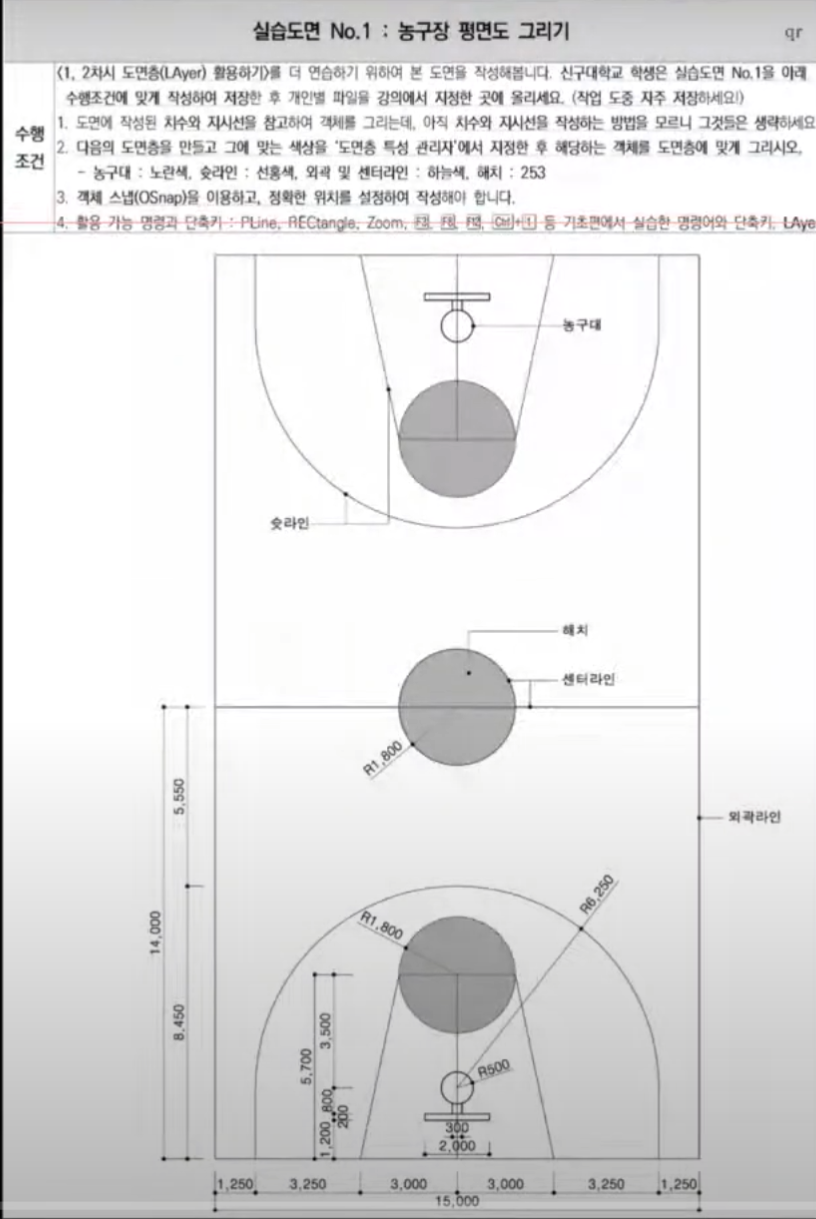

[오토캐드 중급] 농구장 그리기 (실전 도면층 활용)안녕하세요! 여러분의 실력 향상을 돕는 CAD 전문가, CAD 고인물입니다.지난 시간에 배운 도면층(Layer) 개념, 어떻게 실전에 적용할 수 있을까요? 이번 시간에는 농구장 평면도를 그리면서, 각 라인과 객체를 레이어별로 체계적으로 관리하는 방법을 보여드립니다.1. 작업의 시작, 도면층(Layer) 설정가장 먼저, `LA` 명령어로 도면의 뼈대가 될 레이어들을 미리 만들어 줍니다. `[00:02:12]`레이어 생성: '농구대', '순라인', '외곽 및 센터라인', '해치' 등 필요한 레이어를 만들고, 구분이 쉽도록 각각 다른 색상을 지정합니다.작업 순서: 처음에는 특정 레이어(예: 순라인)에서 모든 작업을 한 뒤, 나중에 객체들을 선택하여 각각의 올..

[오토캐드 중급] 도면층(Layer), 실무 도면 관리의 핵심안녕하세요! 여러분의 실력 향상을 돕는 CAD 전문가, CAD 고인물입니다.드디어 오토캐드 중급 과정의 첫 시간입니다! 이번 시간에는 복잡한 도면을 체계적으로 관리하고, 작업 효율을 극대화하는 가장 중요한 기능, 바로 **도면층(Layer)**에 대해 완벽하게 알려드립니다. `[00:01:09]`1. 도면층(Layer)이란 무엇인가?레이어는 투명한 비닐(셀로판지)이 여러 겹 쌓여있는 것과 같습니다. `[00:04:14]` 각 비닐(레이어)에는 외곽선, 중심선, 치수선 등 특정 종류의 객체만 그려, 필요에 따라 특정 비닐만 보거나 숨기면서 작업하는 개념입니다. `[00:06:18]`2. 도면층 특성 관리자 (Layer - LA)`LA` 명령어로 ..

[오토캐드 실전] 영국 국기 그리기 (feat. 중급 과정 맛보기)안녕하세요! 여러분의 실력 향상을 돕는 CAD 전문가, CAD 고인물입니다.이번 시간에는 영국 국기를 그리면서, 그동안 배운 다양한 그리기와 편집 명령어를 종합적으로 활용해보겠습니다. 그리고 영상 후반부에는 앞으로 다룰 '중급 과정'의 핵심 내용인 도면층(Layer), 문자(Text), 치수(Dimension)에 대해서도 살짝 맛보는 시간을 갖겠습니다.1. 영국 국기 그리기 (자율연습도면 14-1)영국 국기는 복잡해 보이지만, 알고 보면 사각형과 대각선, 그리고 대칭의 원리로 이루어져 있습니다. 국기 비율과 기본 틀: 영국 국기는 가로:세로 비율이 2:1입니다. `[00:02:28]` `REC`로 720x360 크기의 사각형을 그리고..
