Z+스페이스바 시대는 끝났다? CAD 줌 명령 단축키 리습 정리. 빠르게 화면을 제어하자!

CAD 줌 명령 단축키 리습 정리AutoCAD 실무자라면 누구나 한 번쯤은 Z + 스페이스바 + 옵션 조합에 지친 경험이 있을 겁니다.반복적인 줌(Zoom) 명령 입력에서 해방되고 싶다면, 이번 포스팅에서 소개하는 **리습 단축키 (ZE, ZW, ZD 등)**를 주목해보세요.이제 CAD에서 줌 명령은 ‘한 방’이면 충분합니다.🔧 CAD 줌 명령어의 기본 구조AutoCAD의 줌 명령은 Z (Zoom) 입력 후, **옵션 문자 (E, W, P 등)**를 선택해 실행합니다.옵션기능 설명옵션기능 설명EExtents – 전체 객체 최대화WWindow – 영역 확대PPrevious – 이전 줌 상태로 복귀DDynamic – 동적 줌 조절 기본적으로는 다음과 같은 순서로 명령이 실행됩니다:Z → 스페이스바 → 옵션..

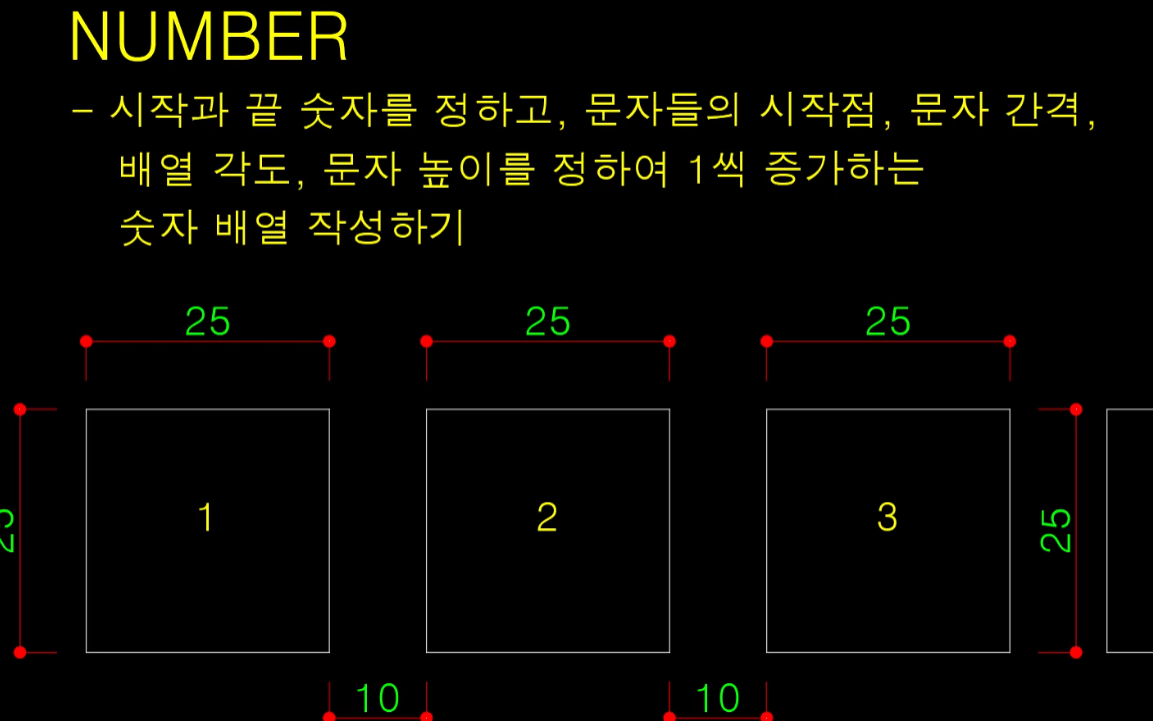

AutoCAD 도면 작업에서 가장 빈번하면서도 귀찮은 작업 중 하나는 **“연속 번호 매기기”**입니다.예를 들어, 10개의 사각형이나 기호에 번호를 붙여야 한다면 보통 다음과 같은 절차를 밟습니다:DT로 텍스트 삽입복사(COPY)로 위치 배치더블클릭으로 번호 수동 수정이걸 반복하다 보면 금세 피로도가 올라가고, 실수도 잦아집니다.이럴 때 필요한 것이 바로 **AutoLISP 기반의 자동화 도구인 넘버 리습(NUMBER)**입니다.🔍 넘버 리습이란?넘버 리습은 시작 번호와 종료 번호, 간격 및 방향 등을 입력하면,클릭 몇 번으로 도면에 연속된 숫자를 자동 삽입해주는 AutoLISP 스크립트입니다.✅ 적용 대상: MText, DText 객체로 자동 생성된 숫자 배열✨ 주요 기능 요약기능설명시작 번호 지정..

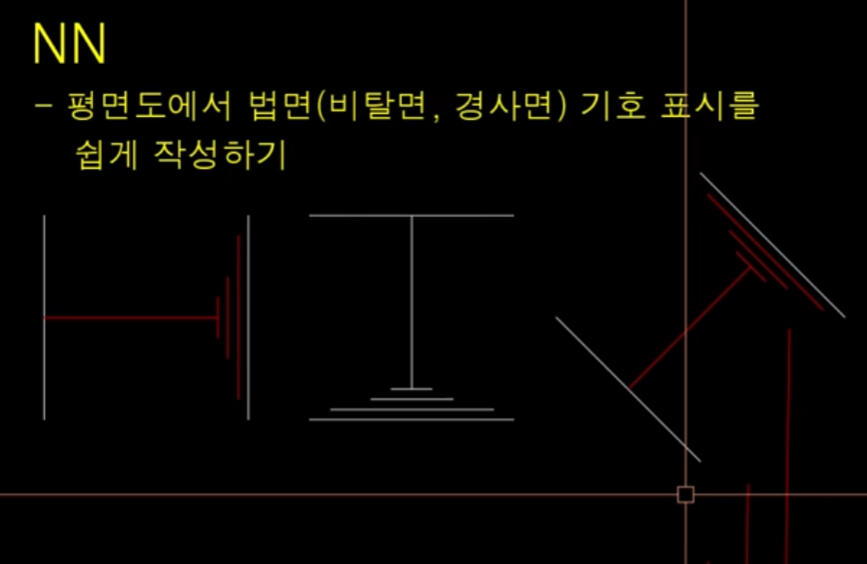

AutoCAD에서 도면을 작업하다 보면, 특히 토목이나 조경 분야에서는 ‘경사면’, 즉 **법면(비탈면)**을 평면도 상에 표시해야 할 일이 빈번하게 발생합니다. 단면도를 기준으로 표현되는 경사면의 정보를 평면도에 반영하기 위해선 정해진 **기호(선 3개로 구성)**를 일정한 간격과 방향으로 삽입해야 합니다.하지만 이 단순한 작업이 수십 번 반복된다면?직각 모드, 직교점 스냅, 비율 조정, 도면층 정리 등으로 인해 상당한 시간이 소요될 수밖에 없습니다.바로 이 문제를 해결해주는 것이 오늘 소개할 ‘NN 리습’ AutoLISP 도구입니다.🧠 NN 리습이란?**NN 리습(n.lsp)**는 AutoCAD에서 사용하는 리습(LISP) 파일로, 경사면 기호를 자동 생성해주는 명령어를 제공합니다. 사용자는 단 2..

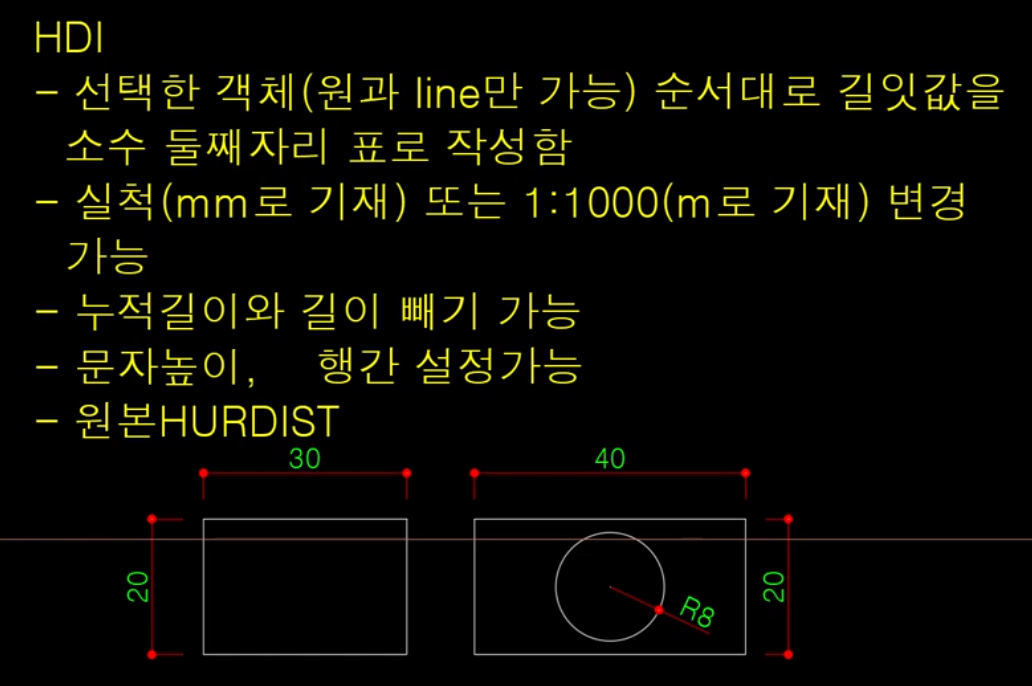

🧠 들어가며CAD 설계 실무자라면 반드시 맞닥뜨리게 되는 객체 길이 계산 문제. 특히, 도면 내에서 여러 선의 길이를 수기로 계산하거나 표로 정리해야 하는 경우가 많습니다. 이럴 때, 강력하게 추천드릴 수 있는 것이 바로 HDI 리습입니다.이 글에서는 HDI 리습의 핵심 기능부터 실제 활용법, 주의사항까지 깊이 있게 다뤄보겠습니다.🔧 HDI 리습이란?HDI 리습은 AutoCAD에서 사용하는 LISP 스크립트로, 라인과 원의 길이값을 자동으로 추출해 표로 정리해주는 도구입니다. 다음과 같은 특징을 가지고 있습니다:길이 값을 소수 둘째 자리까지 정리객체 선택 순서대로 개별 길이, 총합, 누적합까지 출력밀리미터(mm) 또는 미터(m) 단위 선택 가능텍스트 크기, 행간 설정 가능원과 라인만 지원, 폴리라인은..

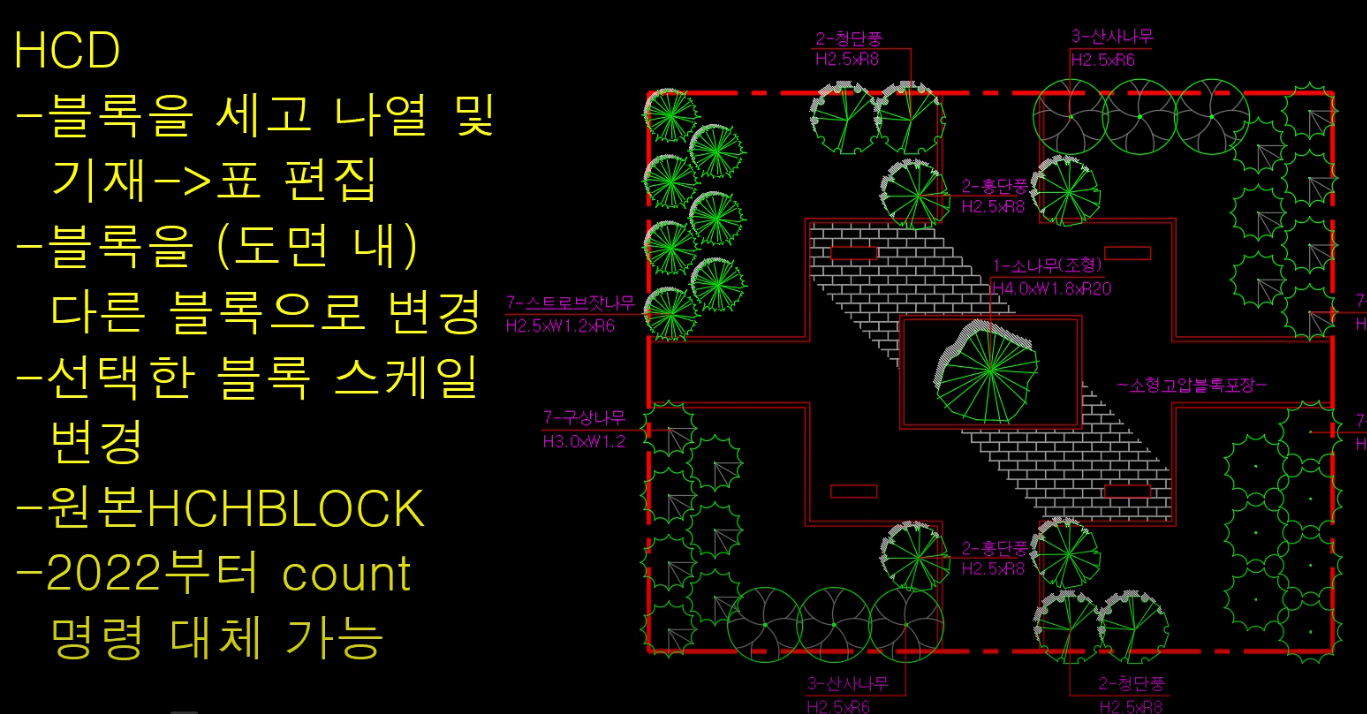

🔍 실무에서 반복되는 블록 작업, 수동으로 하시나요?AutoCAD 도면 작업 중 반복적으로 사용되는 블록 객체들. 예를 들어 조경 설계에서 수목 블록을 얼마나 배치했는지, 그 수종을 변경하거나 크기를 조정해야 할 때, 여전히 수작업으로 처리하고 계신가요?이번 포스팅에서는 CAD 실무자라면 필수로 알아야 할 HCD 리습의 강력한 활용법을 소개합니다. 블록의 개수를 정확하게 세고, 다른 블록으로 일괄 변경하고, 스케일을 자동 조정할 수 있는 이 리습은 도면 편집 시간을 획기적으로 단축시켜줍니다.📦 HCD 리습이란?HCD 리습은 AutoCAD에서 사용하는 LISP 기반의 스크립트로, 특히 반복적인 블록 처리 작업을 자동화하는 데 최적화되어 있습니다. 주요 기능은 다음과 같습니다:기능설명Count도면 내 존..

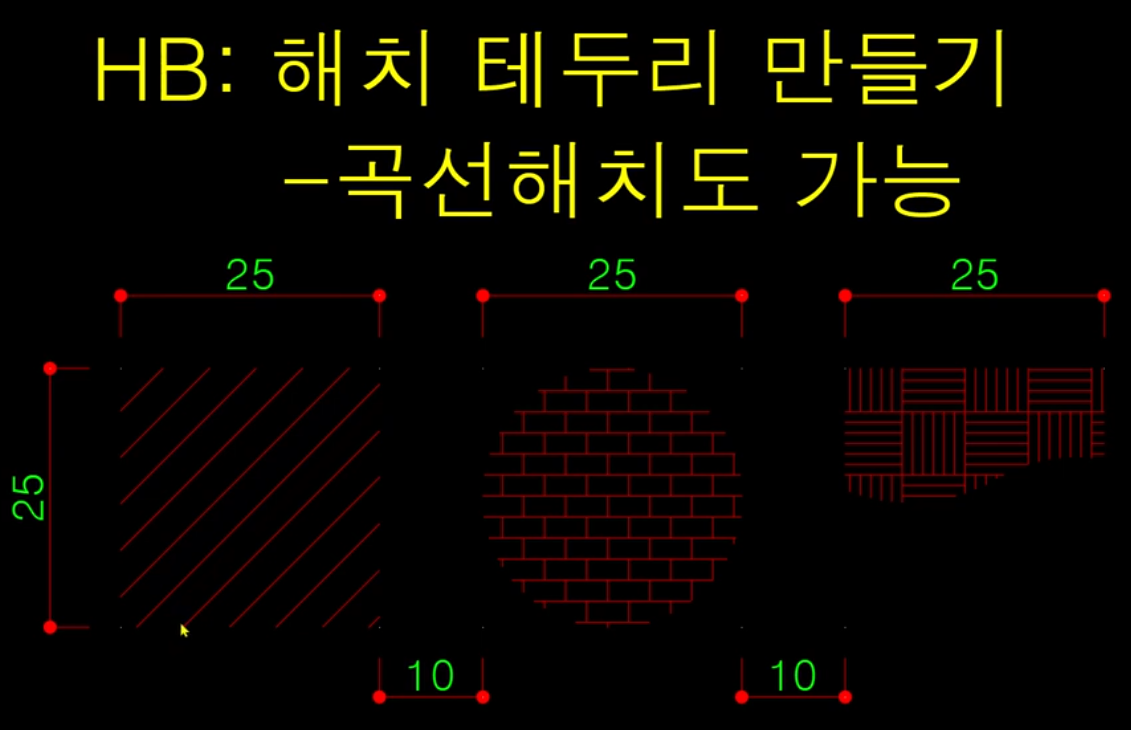

AutoCAD 작업 중, 해치(Hatch)는 시각적으로 영역을 구분하거나 재료의 구성을 표현하는 데 매우 중요한 요소입니다. 그러나 실수로 해치의 경계선(폴리라인 또는 객체)을 삭제하면 문제가 발생합니다. 이런 상황, 어떻게 대응하고 계신가요?오늘은 HB 리습(LISP) 을 활용하여, 지워진 해치의 경계선을 10초 만에 복원하는 스마트한 방법을 소개합니다. 기본 명령어 대비 효율성과 실용성에서 탁월한 솔루션입니다.🧩 해치 경계선이 중요한 이유해치는 단순한 시각적 요소가 아닙니다. 다음과 같은 실무적 이유로 경계선은 필수입니다:면적 계산: 해치만으로도 면적은 확인할 수 있지만, 경계선이 있어야 타 도면과 연계가 쉬워집니다.시공 이해: 조경, 토목, 건축 도면에서 경계선은 시공자의 이해를 돕습니다.추가 도..

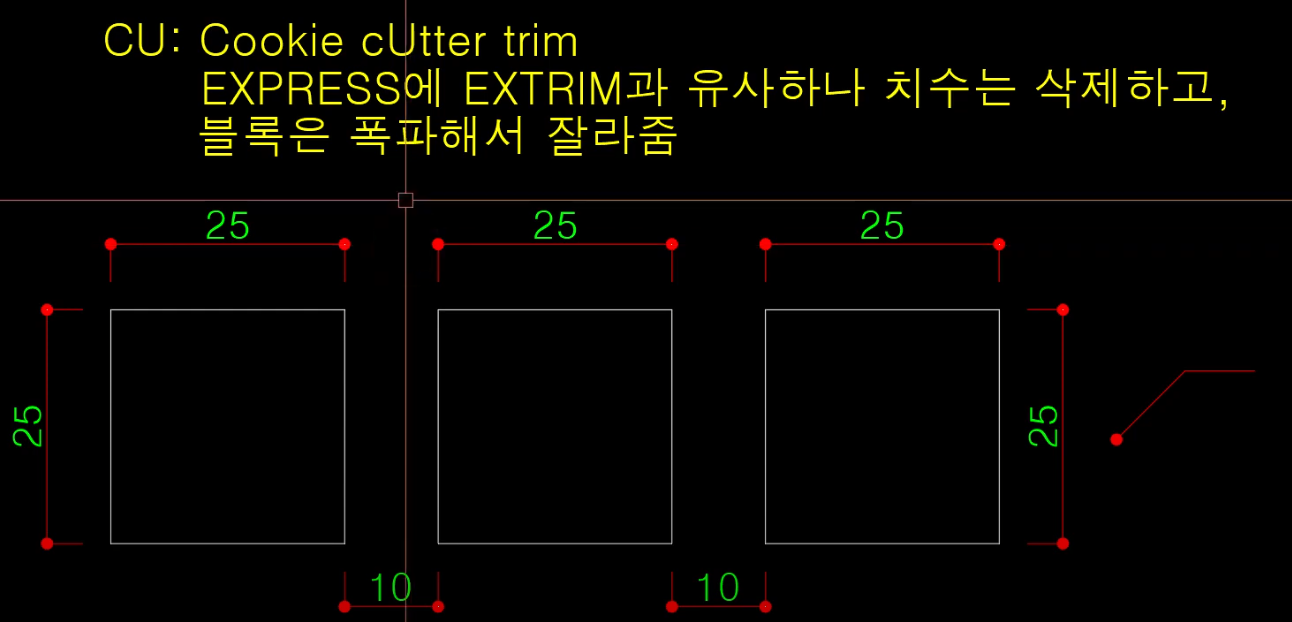

✅ 개요: 도면 정리를 자동화하는 CU 리습AutoCAD를 사용하다 보면 도면에서 특정 부분을 삭제하고 정리해야 하는 경우가 많습니다.기본적으로 TRIM 명령어를 사용하지만, 일일이 클릭해야 하고 블록 해체가 불가능하다는 단점이 있습니다.💡 이 문제를 해결하는 강력한 도구가 바로 "CU 리습(Cookie Cutter Trim)"입니다.CU 리습을 사용하면 한 번의 명령으로 원하는 영역만 남기고 나머지를 깔끔하게 정리할 수 있습니다.🎯 1. CU 리습이란?**CU 리습(Cookie Cutter Trim)**은 AutoCAD에서 특정 기준선을 따라 불필요한 객체를 자동으로 삭제하는 리습입니다.익스트림(EXTRIM) 명령어와 유사하지만, 훨씬 강력한 기능을 제공합니다.✅ CU 리습 vs. 기존 TRIM 명..

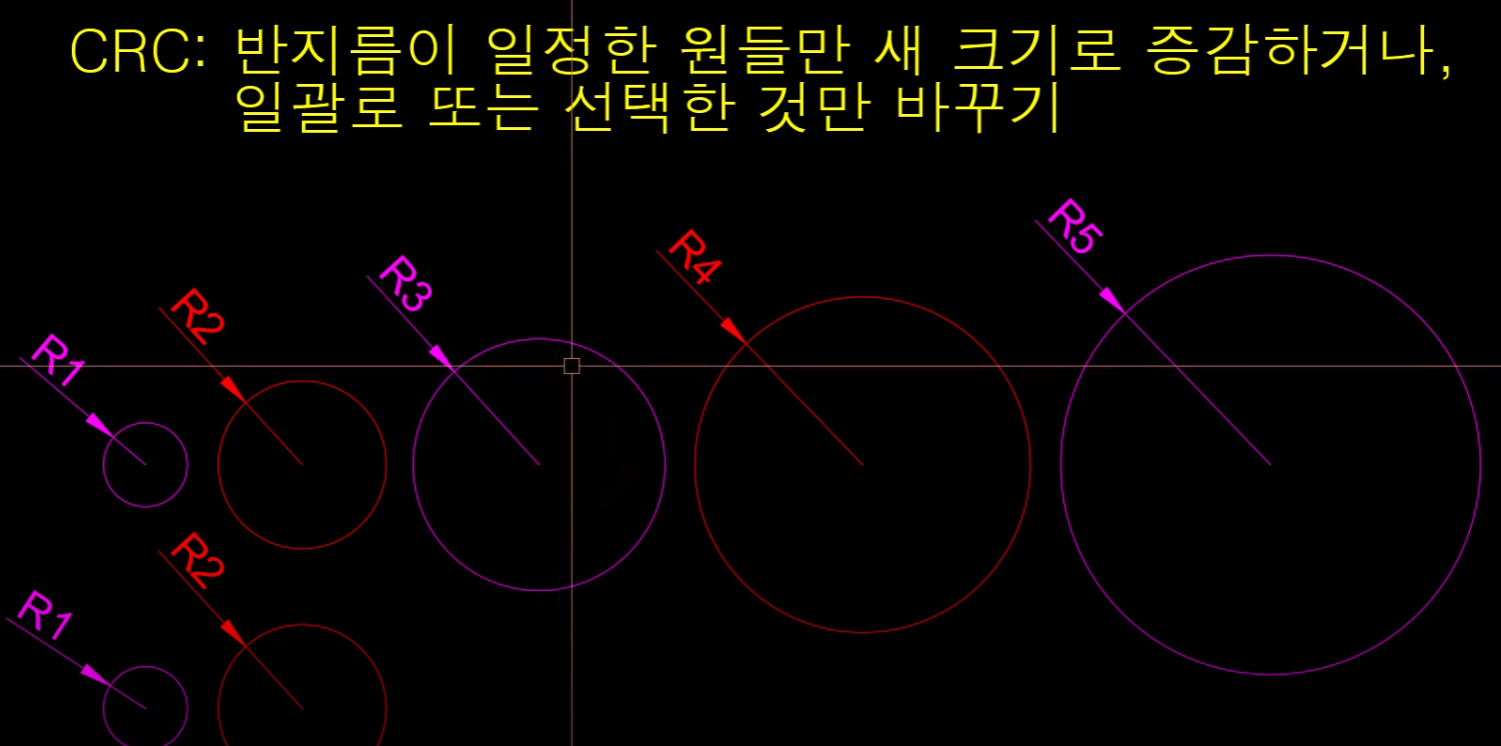

✅ 개요: CAD 작업의 효율성을 높이는 CRC 리습CAD 작업을 하다 보면 여러 개의 원의 반지름을 일괄적으로 수정해야 할 때가 많습니다.보통은 하나씩 수정해야 하지만, CRC 리습을 사용하면 손쉽게 일괄 변경할 수 있습니다.이번 포스팅에서는 CRC 리습의 개념, 주요 기능, 사용법을 자세히 살펴보겠습니다.🎯 1. CRC 리습이란?CRC 리습은 AutoCAD에서 원(Circle)의 반지름을 손쉽게 조정할 수 있는 자동화 스크립트입니다.기본적으로 세 가지 주요 기능을 제공합니다.기능설명Radius(반지름 직접 지정)특정 반지름 값을 입력해 개별 원을 변경All(전체 변경)도면 내 모든 원을 일괄 변경Select(선택 변경)사용자가 선택한 원만 변경✅ 이 기능을 활용하면 개별 원을 일일이 수정하는 번거로..

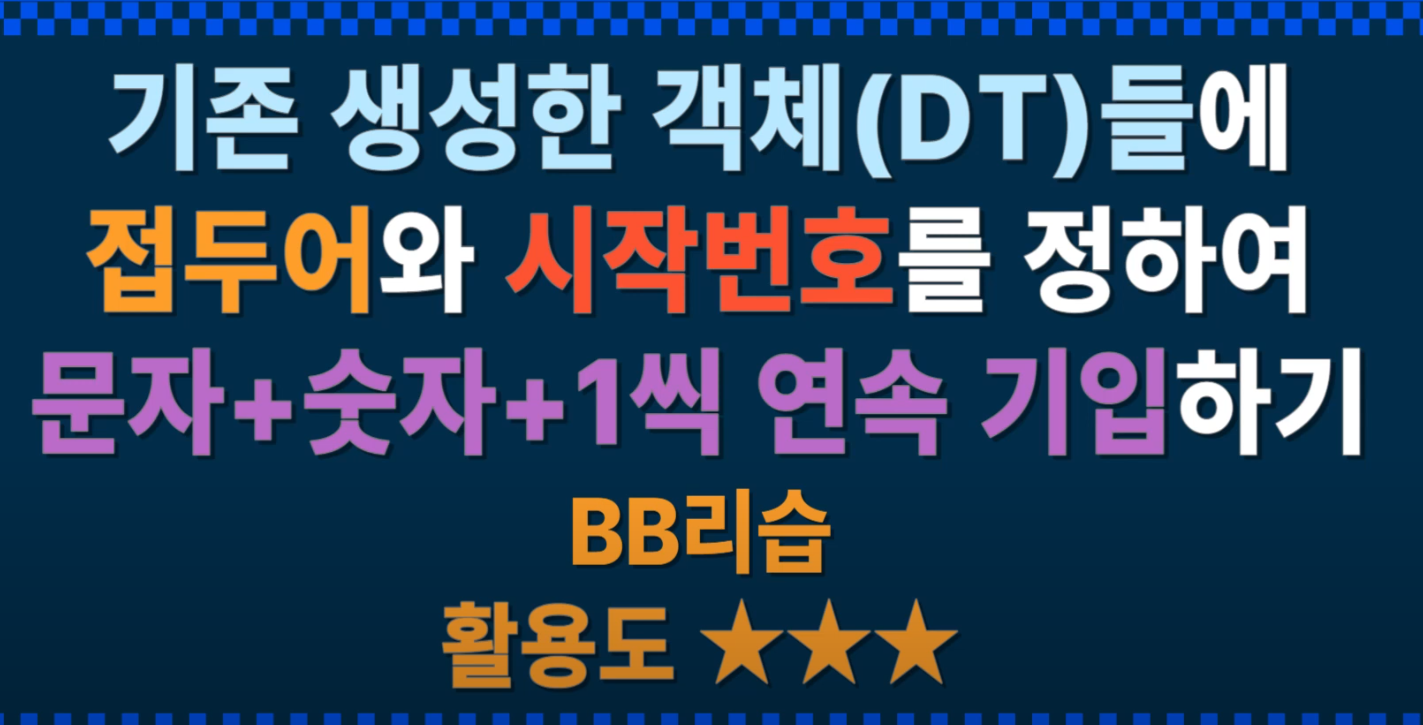

CAD 작업을 하다 보면, 가로수 번호, 계단 단수, 시설물 번호 등을 순차적으로 매겨야 하는 경우가 많습니다. 기존에는 수동으로 번호를 입력하거나 FIND 명령어를 사용해야 했지만, BB 리습을 활용하면 자동으로 접두어와 숫자를 추가하여 작업 시간을 획기적으로 단축할 수 있습니다.이번 포스팅에서는 BB 리습을 활용한 연속 번호 자동 생성 방법과 실무에서의 활용 사례를 상세히 설명하겠습니다.1️⃣ BB 리습이란?BB 리습은 기존의 문자(DText) 객체에 자동으로 번호를 추가하는 CAD 리습 스크립트입니다.✅ BB 리습의 주요 기능기존 객체에 자동으로 연속된 번호 부여예) ‘가로수 01’, ‘가로수 02’, ‘가로수 03’ ...접두어 및 접미사 추가 가능예) ‘계단 답면 1’, ‘계단 답면 2’, ‘계..

CAD 작업을 하다 보면 치수 문자 또는 숫자를 일괄 변경해야 할 때가 많습니다. 하지만 수십 개의 숫자를 하나하나 수정하는 것은 매우 비효율적이죠. 이번 포스팅에서는 **리습(ADD Lisp)**을 활용해 숫자를 자동으로 증감시키는 방법을 소개합니다.📌 ADD Lisp이란?ADD Lisp은 CAD에서 선택한 숫자를 입력한 정수만큼 자동으로 증감시키는 기능을 가진 리습 파일입니다. 예를 들어, 기존 도면에서 숫자 25를 30으로, 10을 15로 변경해야 할 때 ADD Lisp을 사용하면 단 몇 번의 클릭만으로 일괄 변경이 가능합니다.🔑 ADD Lisp의 주요 기능✅ 숫자 자동 증감 → 기존 숫자에 입력한 값을 더하거나 뺄 수 있음✅ DT(DText, 단일행문자) 객체 적용 가능 → MText(다중형 ..
