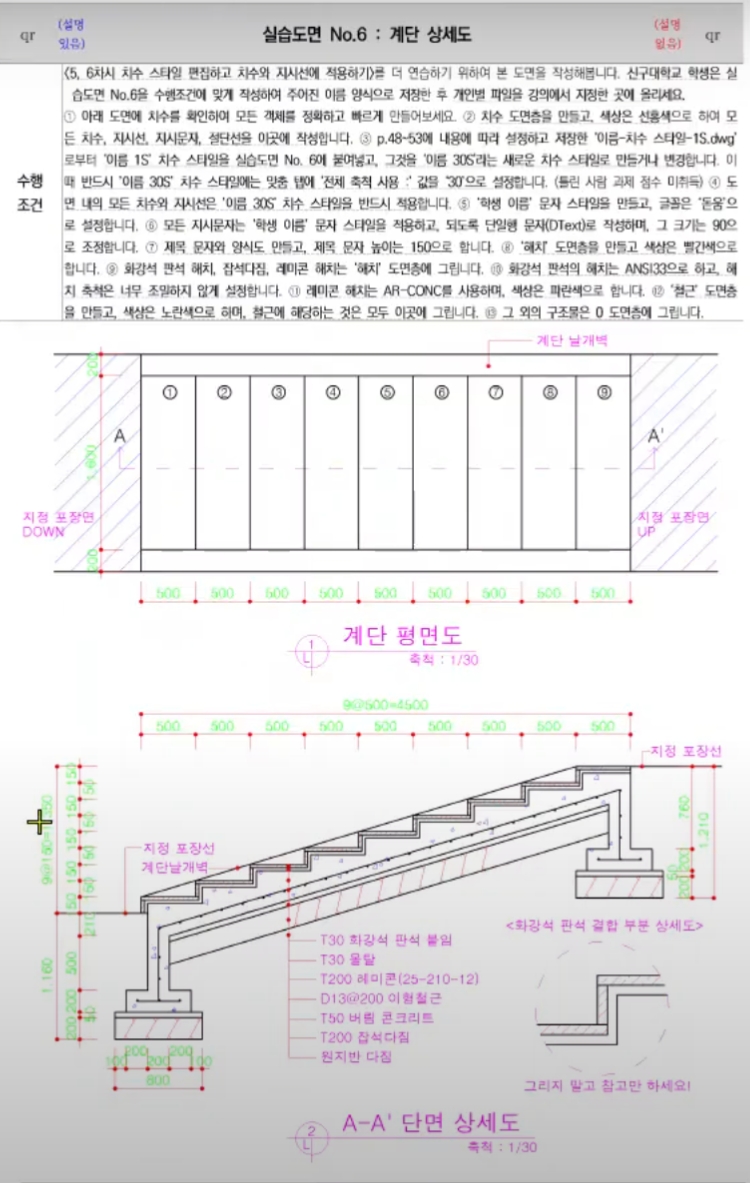

[오토캐드 중급] 계단 상세도 완벽 마스터 (2시간 상세 가이드)안녕하세요! 여러분의 실력 향상을 돕는 CAD 전문가, CAD 고인물입니다.이번 시간에는 실무의 꽃이라 불리는 **계단 상세도**를 처음부터 끝까지, 아주 상세하게 그려보는 시간을 갖겠습니다. `[00:00:20]` 2시간이 넘는 긴 과정이지만, 이 영상 하나만 완벽하게 마스터하시면 여러분의 도면 작성 능력은 한 차원 다른 수준으로 올라갈 것입니다.1. 작업의 반, 철저한 도면층(Layer) 설정복잡한 상세도일수록, 작업 시작 전 도면층을 체계적으로 설정하는 것이 무엇보다 중요합니다. `[00:02:20]`레이어 생성: `LA` 명령어로 '구조체', '마감선', '난간', '해치', '치수' 등 각 부재별로 레이어를 만들고, 구분이 쉽도록 ..

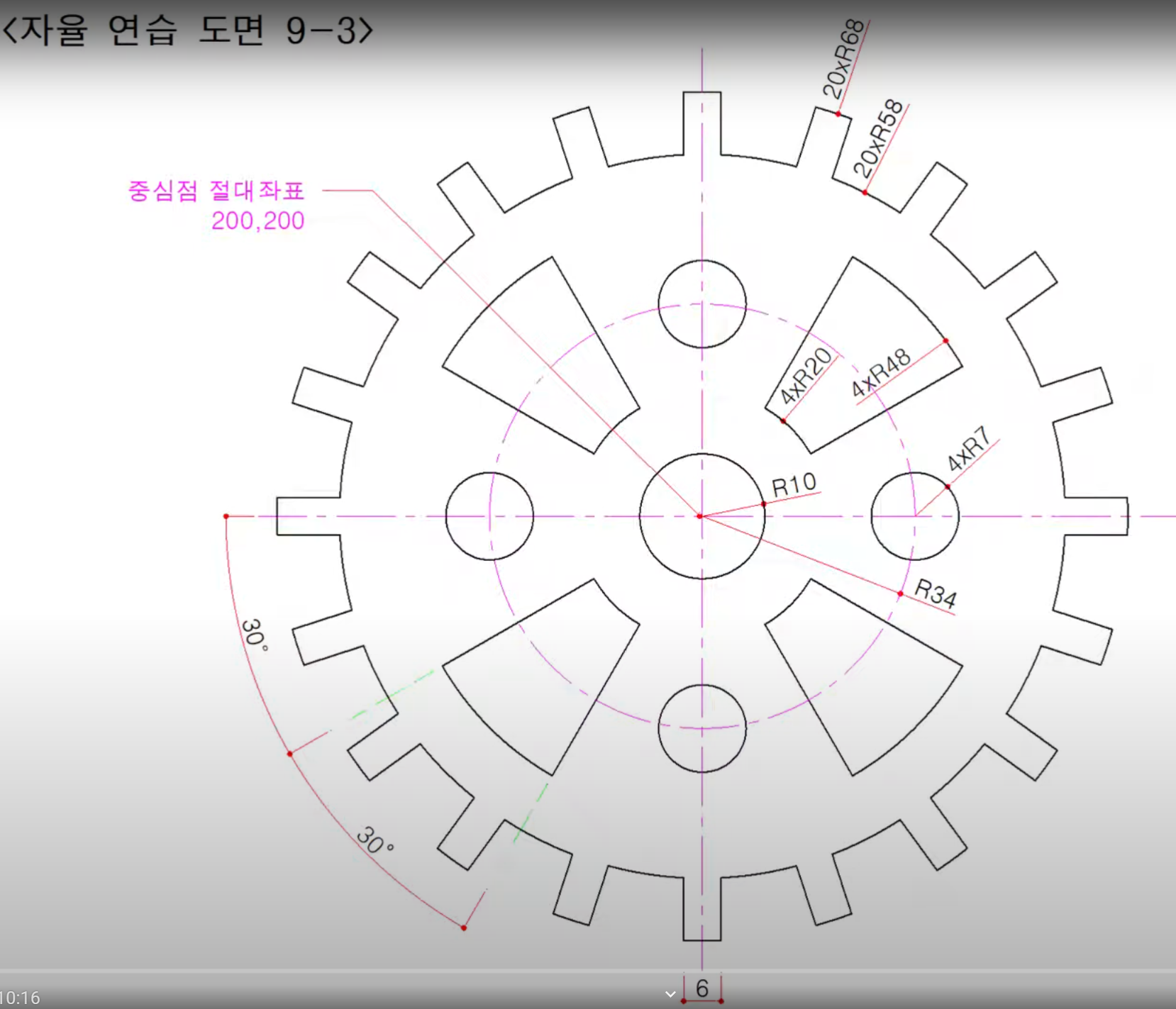

[오토캐드 실전] 자율연습도면 9-3 완벽 풀이 (톱니바퀴 그리기)안녕하세요! 여러분의 실력 향상을 돕는 CAD 전문가, CAD 고인물입니다.이번 시간에 함께 풀어볼 자율연습도면 9-3은 8, 9차시의 마지막 연습 문제로, 복잡한 톱니바퀴 모양의 도면입니다. `[00:00:08]` 이 예제는 원형 배열(Array)을 얼마나 효율적으로 사용하는지에 따라 작업 시간이 크게 달라지는, 아주 좋은 실전 문제입니다. `[00:00:24]`1. 기준 객체 및 참조선 그리기복잡한 도면일수록, 기준이 되는 객체와 참조선을 먼저 그려 전체적인 구조를 잡는 것이 중요합니다. 기준원과 참조선: 가장 먼저 절대 좌표 (200, 200)에 R10과 R34 원을 그리고, `[00:00:53]` R34 원의 4분점을 기준으로..

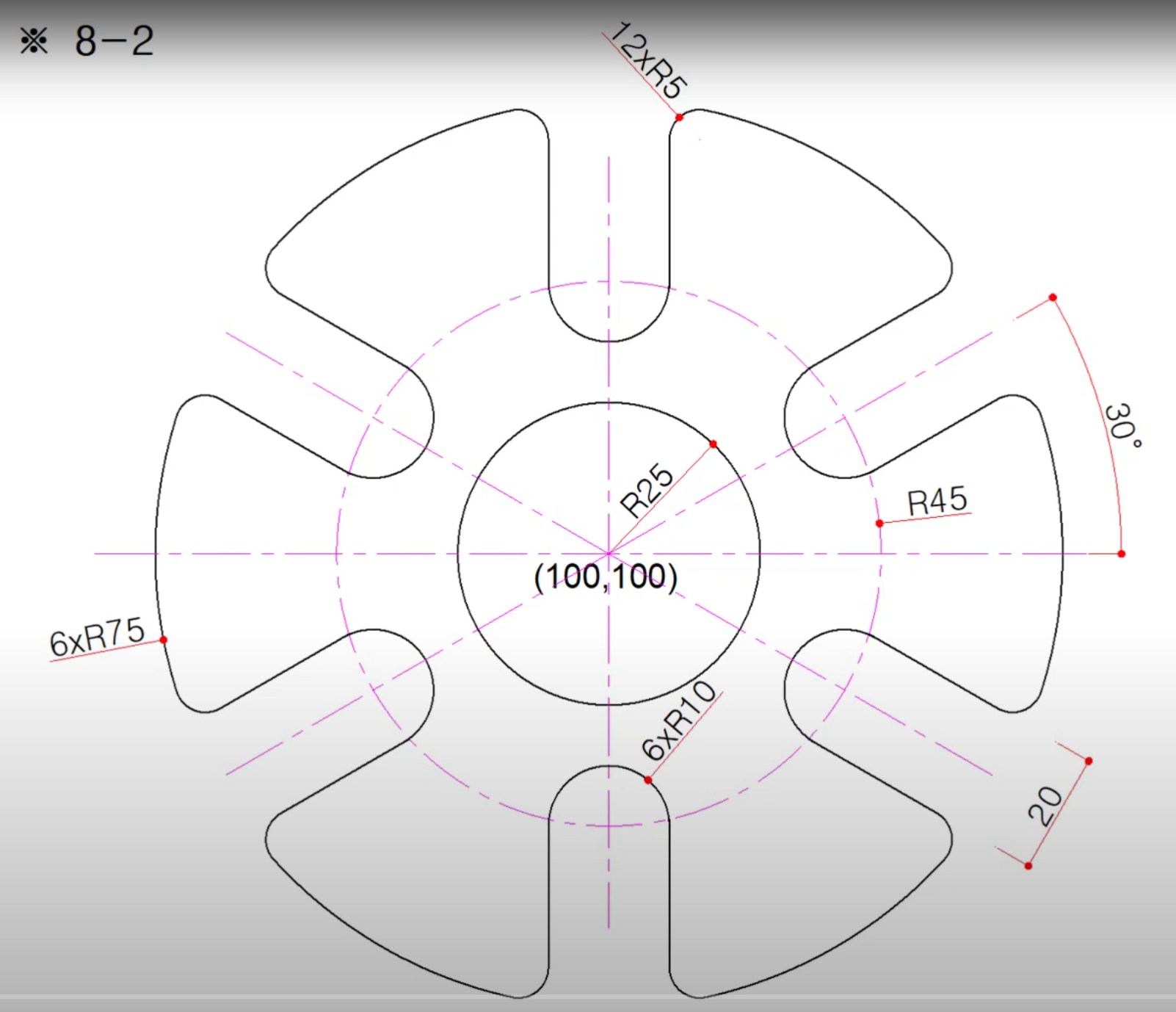

[오토캐드 실전] 자율연습도면 8-2 완벽 풀이 (대칭과 효율성)안녕하세요! 여러분의 실력 향상을 돕는 CAD 전문가, CAD 고인물입니다.이번 시간에 함께 풀어볼 자율연습도면 8-2는 대칭(Symmetry)의 개념을 이해하고, 어떻게 하면 가장 효율적으로 도면을 완성할 수 있을지 고민하게 만드는 아주 좋은 예제입니다. `[00:00:09]`1. 기준 객체 및 참조선 그리기모든 작업의 시작은 기준을 잡는 것입니다. 이 도면은 상하좌우가 대칭이므로, 중심선과 기준원을 먼저 그리는 것이 핵심입니다. 기준원과 참조선: 가장 먼저 반지름 25짜리 기준원을 그리고, 수평 중심선을 그어 작업의 기준을 명확히 합니다. `[00:00:46]` Offset 활용: 중심선을 `OFFSET` 명령어를 이용해 위아..

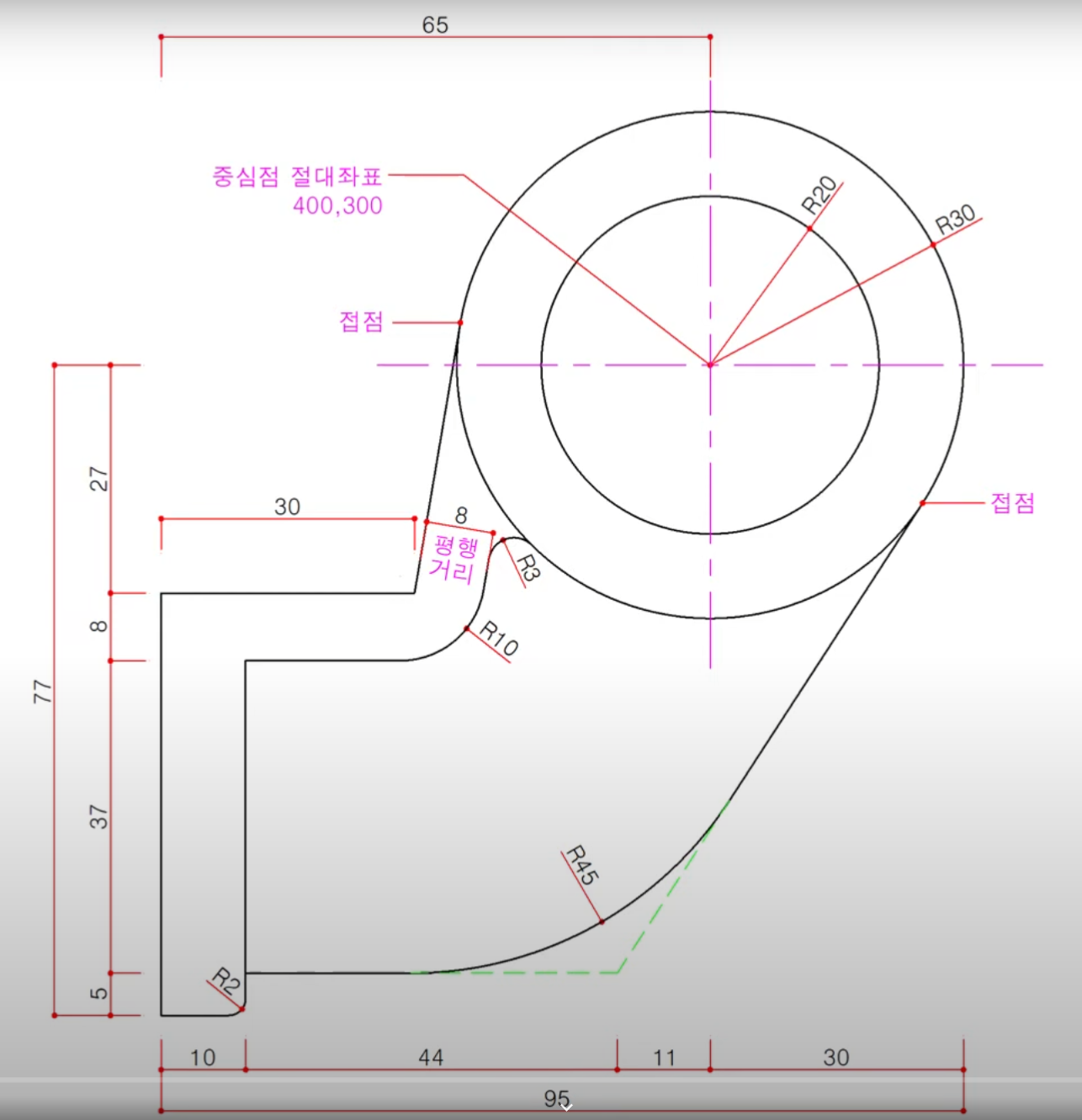

[오토캐드 실전] 자율연습도면 8-1 완벽 풀이 (4대 편집 명령어 종합)안녕하세요! 여러분의 실력 향상을 돕는 CAD 전문가, CAD 고인물입니다.지난 시간에 배운 4대 편집 명령어를 기억하시나요? 이번 시간에 함께 풀어볼 자율연습도면 8-1은 그리기와 편집 명령어를 종합적으로 활용해야 하는, 아주 좋은 실전 연습 문제입니다. `[00:00:22]`1. 기준 객체 및 참조선 그리기복잡한 도면일수록, 기준이 되는 객체와 참조선을 먼저 그려 전체적인 구조를 잡는 것이 중요합니다. 기준 원 그리기: 도면의 중심이 되는 R20, R30짜리 원 두 개를 먼저 그립니다. `OFFSET`으로 간격을 띄워도 좋습니다. 참조선 활용: 중심점에서 시작하여, 도면에 주어진 치수(가로 65, 세로 77)만큼 정확..

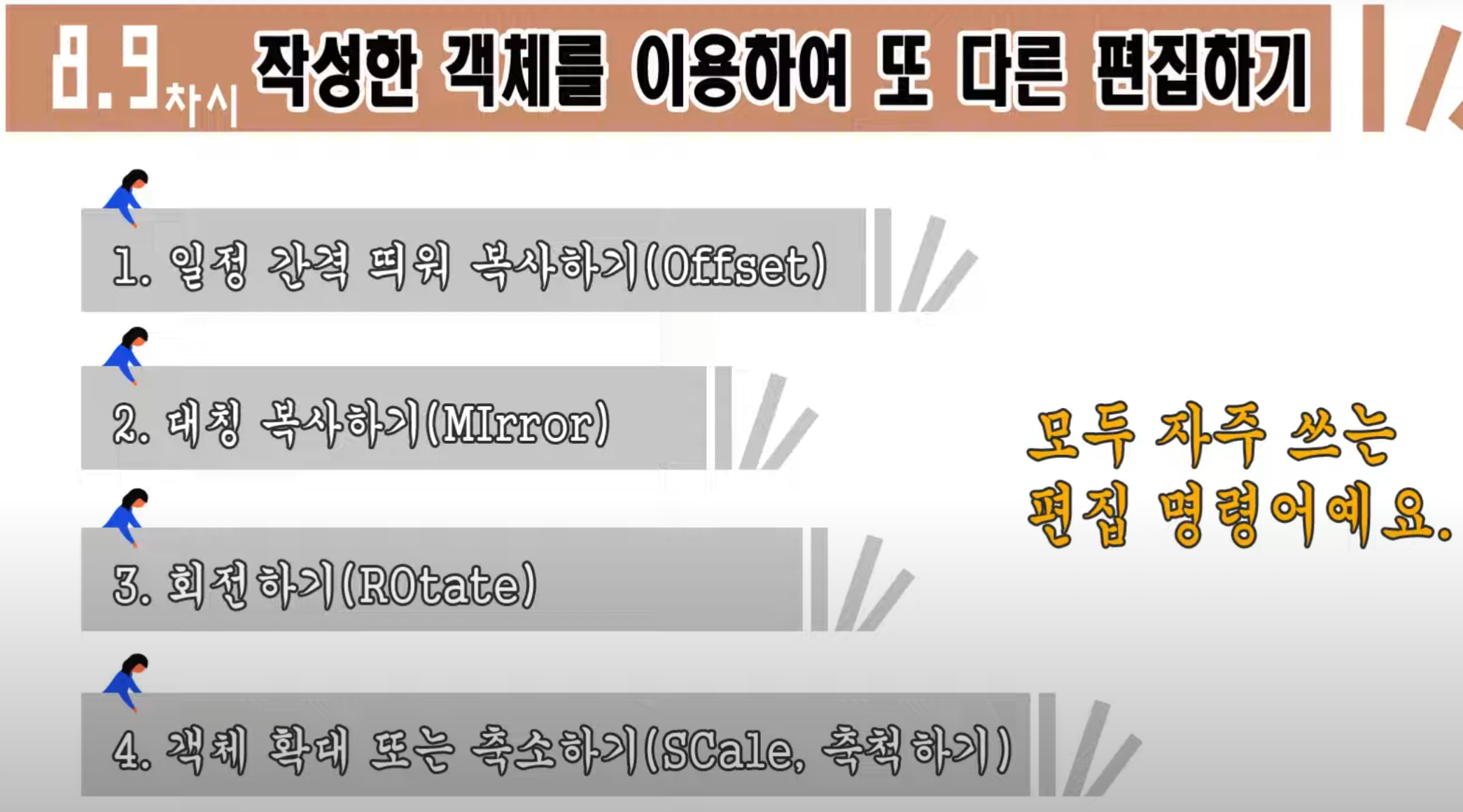

[오토캐드 완전 정복] Offset, Mirror, Rotate, Scale 4대 편집 명령어안녕하세요! 여러분의 실력 향상을 돕는 CAD 전문가, CAD 고인물입니다.도면 작업의 속도는 '편집' 능력에서 결정됩니다. 이번 시간에는 실무에서 가장 많이 사용하는 4대 편집 명령어, **간격띄우기(Offset), 대칭(Mirror), 회전(Rotate), 축척(Scale)**에 대해 완벽하게 알려드립니다. `[00:00:06]`1. 간격띄우기 (Offset - O)선택한 객체를 일정한 간격으로 평행 복사하는, 아주 중요한 명령어입니다. `[00:00:56]` 특히 사선을 정확한 간격으로 복사할 때는 Copy가 아닌 Offset을 사용해야 합니다. `[00:08:15]` 사용법: `O` → `간격 값` ..
