AutoCAD에서 객체 길이 합계 계산과 도면 기입까지 한 번에 해결할 수 있다면 얼마나 편리할까요?오늘은 단순 조회에서 끝나는 기존 기능의 한계를 극복하고,길이 계산 + 자동 기입까지 지원하는 리습(LISP) 도구 2종을 소개합니다.바로 L 리습과 LLE 리습입니다.📌 AutoCAD 기본 기능의 한계AutoCAD에서 가장 널리 쓰이는 LEN, DIST, PROPERTIES 명령은객체의 길이를 조회할 수는 있지만,그 값을 도면 상에 자동으로 기재하는 기능은 제공하지 않습니다.✔ 하나하나 클릭해서 확인✔ 메모해서 따로 기입✔ 계산기 들고 합계 계산이런 수동 작업의 불편함, 이제는 그만할 때입니다.🧠 LL 리습: 단일 객체 길이 자동 기재LL 리습은 단일 객체(폴리라인 등)의 길이를 미터 단위로 변환하여..

AutoCAD를 사용하는 실무자라면 누구나 한 번쯤 느꼈을 겁니다.여러 객체의 총 길이를 구해야 할 때, 하나하나 클릭해서 확인하는 그 고통…하지만 더 이상 번거롭게 수작업할 필요가 없습니다.오늘은 LE 리습(LISP) 하나만으로 이 문제를 단번에 해결하는 방법을 소개합니다.🧠 AutoCAD 기본 기능의 한계기본적으로 AutoCAD에서는 개별 객체의 길이는 특성창(CTRL + 1)을 통해 확인할 수 있지만,여러 객체의 총합 길이를 자동으로 계산해주는 기능은 기본 명령어로는 제공되지 않습니다.예를 들어 폴리라인 3개가 있을 때, 하나씩 선택해 길이를 확인하고 수동으로 더해야 합니다.시간도 오래 걸리고, 실수할 확률도 높죠.🛠 LE 리습이란?LE 리습은 선택한 객체들의 길이 합계를 명령창에 바로 표시해주..

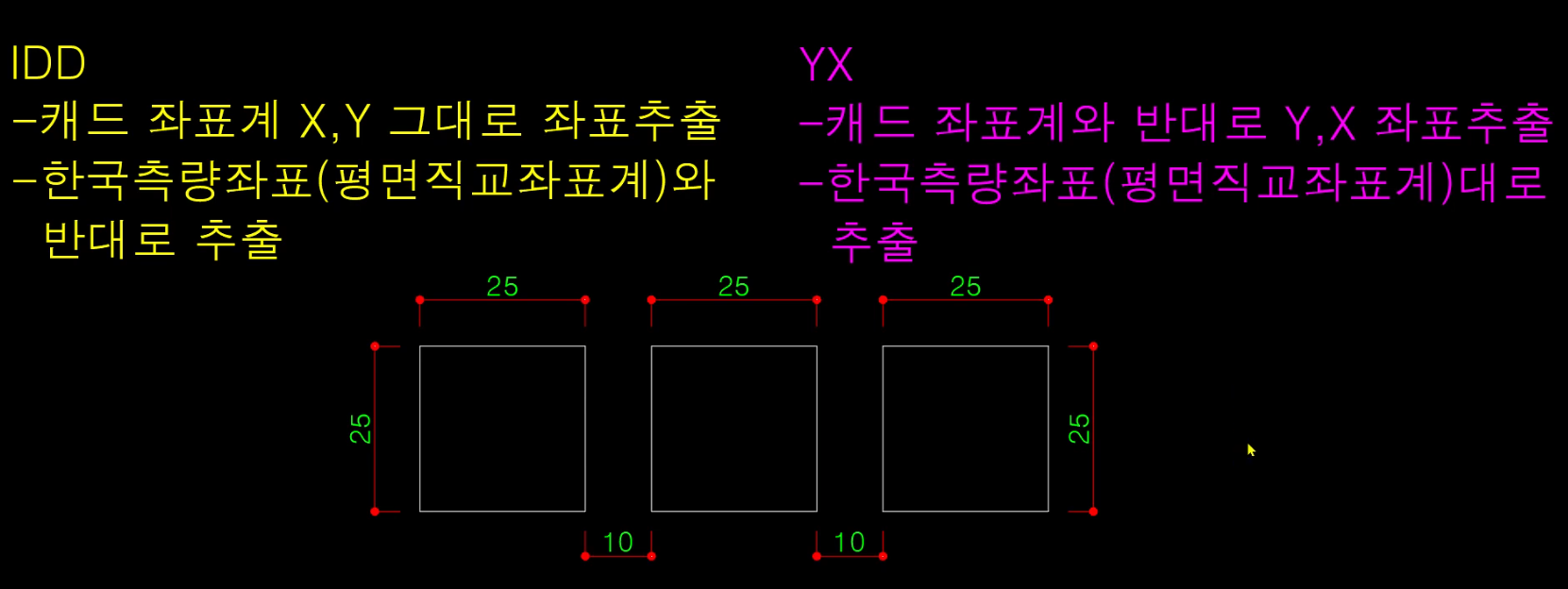

📌 서론: 좌표계 혼란, 설계자라면 피할 수 없다CAD 작업을 하다 보면, 특히 측량 도면이나 외부 도면을 주고받을 때 좌표계 문제로 혼란을 겪는 경우가 많습니다."좌표가 왜 반대로 나올까?", "측량 도면에선 왜 X, Y가 뒤바뀌었을까?"이 문제의 핵심은 바로 CAD의 오소그래픽 좌표계와 한국의 평면 직교 좌표계의 차이입니다.이 글에서는 이 차이점을 명확히 설명하고, 이를 효과적으로 해결해주는 IDD 리습과 YX 리습의 활용법을 소개합니다.🧭 1. CAD vs 한국 측량 좌표계: 무엇이 다른가?구분CAD좌표계한국 평면 직교 좌표계X축동서 방향남북 방향Y축남북 방향동서 방향원점 기준일반적으로 사용자 임의 설정도근점 (측량 기준점)목적도면 작성/편집현황 측량, 공간 좌표계 기반 데이터 교환요약: CAD..

🧠 들어가며CAD 설계 실무자라면 반드시 맞닥뜨리게 되는 객체 길이 계산 문제. 특히, 도면 내에서 여러 선의 길이를 수기로 계산하거나 표로 정리해야 하는 경우가 많습니다. 이럴 때, 강력하게 추천드릴 수 있는 것이 바로 HDI 리습입니다.이 글에서는 HDI 리습의 핵심 기능부터 실제 활용법, 주의사항까지 깊이 있게 다뤄보겠습니다.🔧 HDI 리습이란?HDI 리습은 AutoCAD에서 사용하는 LISP 스크립트로, 라인과 원의 길이값을 자동으로 추출해 표로 정리해주는 도구입니다. 다음과 같은 특징을 가지고 있습니다:길이 값을 소수 둘째 자리까지 정리객체 선택 순서대로 개별 길이, 총합, 누적합까지 출력밀리미터(mm) 또는 미터(m) 단위 선택 가능텍스트 크기, 행간 설정 가능원과 라인만 지원, 폴리라인은..

🔍 실무에서 반복되는 블록 작업, 수동으로 하시나요?AutoCAD 도면 작업 중 반복적으로 사용되는 블록 객체들. 예를 들어 조경 설계에서 수목 블록을 얼마나 배치했는지, 그 수종을 변경하거나 크기를 조정해야 할 때, 여전히 수작업으로 처리하고 계신가요?이번 포스팅에서는 CAD 실무자라면 필수로 알아야 할 HCD 리습의 강력한 활용법을 소개합니다. 블록의 개수를 정확하게 세고, 다른 블록으로 일괄 변경하고, 스케일을 자동 조정할 수 있는 이 리습은 도면 편집 시간을 획기적으로 단축시켜줍니다.📦 HCD 리습이란?HCD 리습은 AutoCAD에서 사용하는 LISP 기반의 스크립트로, 특히 반복적인 블록 처리 작업을 자동화하는 데 최적화되어 있습니다. 주요 기능은 다음과 같습니다:기능설명Count도면 내 존..

AutoCAD 작업 중, 해치(Hatch)는 시각적으로 영역을 구분하거나 재료의 구성을 표현하는 데 매우 중요한 요소입니다. 그러나 실수로 해치의 경계선(폴리라인 또는 객체)을 삭제하면 문제가 발생합니다. 이런 상황, 어떻게 대응하고 계신가요?오늘은 HB 리습(LISP) 을 활용하여, 지워진 해치의 경계선을 10초 만에 복원하는 스마트한 방법을 소개합니다. 기본 명령어 대비 효율성과 실용성에서 탁월한 솔루션입니다.🧩 해치 경계선이 중요한 이유해치는 단순한 시각적 요소가 아닙니다. 다음과 같은 실무적 이유로 경계선은 필수입니다:면적 계산: 해치만으로도 면적은 확인할 수 있지만, 경계선이 있어야 타 도면과 연계가 쉬워집니다.시공 이해: 조경, 토목, 건축 도면에서 경계선은 시공자의 이해를 돕습니다.추가 도..

✍️ 실무에서 면적 계산, 왜 이렇게 번거로운가?건축, 토목, 조경, 도시계획 등 다양한 분야에서 CAD 도면의 면적 계산은 필수 작업입니다.특히 해치(Hatch)나 폴리라인(Polyline) 객체로 구성된 구역의 면적을 구하고, 이를 표 형식으로 정리하는 일은 실무에서 반복적으로 수행됩니다.하지만, 이런 작업을 기본 CAD 기능만으로 수행하면 다음과 같은 한계가 존재합니다:면적 측정 → 계산기 → 수기로 표 작성 (시간 소모 + 오류 가능성)도면 단위(밀리미터/미터) 오해로 인한 잘못된 결과반복 작업으로 인한 생산성 저하이를 해결할 수 있는 도구가 바로 HAR 리습(HAR.LSP) 입니다.🔧 HAR 리습이란?HAR 리습은 사용자가 도면에서 선택한 객체(해치 또는 폴리라인)를 기준으로면적을 자동 계산하..

🔧 CAD 텍스트 탐색, 왜 중요한가?도면 작업을 하다 보면 텍스트 정보의 정확한 위치를 확인하거나, 일괄적으로 수정하는 일이 자주 발생합니다. 특히 건축, 토목, 조경 등의 분야에서는 식물명이나 자재명 같은 특정 텍스트를 찾아서 위치 파악 → 수정 또는 삭제 과정을 반복하게 되죠.이때 많은 사용자들이 사용하는 기본 기능이 파인드(Find) 명령어입니다. 그러나 이 명령어는 한계도 분명합니다. 텍스트를 "찾고 바꾸는" 데는 유용하지만, 정확한 위치 표현이나 시각적 추적에는 부족하죠.그래서 이번 포스팅에서는, 기본 명령어인 파인드와 고급 리습 기능인 FT(FindText) 를 비교 분석하여, 실무에서 어떤 상황에 어떤 도구를 써야 효율적인지 알려드리겠습니다.🔍 파인드(Find) 명령어의 기능과 한계기본..

🚀 서론: 설계 효율을 높이는 CAD 리습의 필요성전기·기계 설계 분야에서 정확한 좌표와 크기 데이터 관리는 필수적입니다. 특히, 마더보드 설계나 전원 연결 단자 배치 시 수작업으로 데이터를 정리하면 실수도 잦고 시간이 오래 걸릴 수 있습니다. 이를 해결하기 위해 CAD의 리습(LISP) 스크립트를 활용하여 좌표와 지름을 자동화하는 방법을 소개합니다.이 글에서는 리습을 활용한 좌표 자동 정리 방법과 실제 적용 사례를 설명하며, 효율적인 설계 방법을 제시합니다.📌 1. 리습(LISP) 스크립트란?리습(LISP)은 AutoCAD에서 반복적인 작업을 자동화하는 프로그래밍 언어입니다. 설계 과정에서 자주 사용되는 기능을 단축 명령어로 실행할 수 있어 효율성을 극대화할 수 있습니다.특히, 전기·기계 설계에서는..

CAD 작업을 하다 보면 객체의 길이를 측정하고 텍스트로 기재해야 하는 경우가 많습니다.기존 방식은 수동으로 값을 입력해야 해서 번거로웠는데요,💡 DSS 리습을 활용하면 클릭 한 번으로 자동 입력이 가능합니다! 🚀이 영상과 글에서는 DSS 리습을 사용하여 CAD에서 길이를 쉽고 빠르게 입력하는 방법을 알려드릴게요.🎯 DSS 리습이란?DSS 리습은 선, 폴리라인, 서클 등의 길이를 측정하고 자동으로 문자로 입력하는 기능을 합니다.기존 방식(DI 명령어)과 다르게, 측정 후 직접 입력할 필요 없이 한 번에 도면에 기록할 수 있습니다.✅ 예를 들면?정사각형(한 변 2.5m)의 둘레 길이를 표시하고 싶다면?DSS 실행 → 객체 선택 → 위치 클릭 → 자동으로 "10m" 입력💡 소수점 반올림 기능이 내장되..
